屏蔽泵(Canned Motor Pump)是一種特殊類型的離心泵，其特點是將電機和泵體結合成一個密封的整體。在這種設計中，泵的工作元件(即葉輪)由一個電動機直接驅動，該電動機的轉子被封裝在一個充滿液體(通常是油)的外殼內，這個外殼被稱為“屏蔽殼”或“套管”。由于整個電機轉子和泵的旋轉部件都被密封在屏蔽殼內，因此這種泵無需傳統的機械密封或填料盒來防止流體泄漏。

屏蔽泵與傳統的普通泵(如單級或多級離心泵、化工泵等)相比，主要有以下區別：

(一)密封設計

♦ 屏蔽泵：采用無動態密封的設計，電機轉子和泵葉輪被封裝在一個充滿潤滑油的屏蔽殼內，因此不存在傳統意義上的機械密封或填料密封。

♦ 普通泵：通常依賴機械密封或填料密封來防止泵送介質的泄漏。

(二)泄漏風險

♦ 屏蔽泵：由于其密封的設計，泄漏風險極低，適合輸送有毒、有害、易燃、易爆或貴重的流體。

♦ 普通泵：存在泄漏風險，特別是當機械密封或填料密封失效時。

(三)維護需求

♦ 屏蔽泵：由于沒有機械密封或填料盒，維護需求較低，特別是在無需頻繁更換密封件的情況下。

♦ 普通泵：需要定期維護和更換機械密封或填料，維護成本較高。

(四)運行可靠性

♦ 屏蔽泵：簡化的設計和較少的移動部件提高了運行的可靠性。

♦ 普通泵：可能因為密封件的磨損或故障而導致運行不穩定。

(五)效率和壽命

♦ 屏蔽泵：通常具有較高的效率和較長的使用壽命，因為它們的設計減少了內部摩擦和磨損。

♦ 普通泵：效率和壽命受到密封件性能的影響，密封件的磨損可能導致效率下降和壽命縮短。

(六)成本

♦ 屏蔽泵：初始采購成本和維護成本通常高于普通泵，但由于其長期的穩定性和低泄漏風險，整體生命周期成本可能更具優勢。

♦ 普通泵：初始成本較低，但可能需要更高的維護成本和更頻繁的停機時間。

(七)應用范圍

♦ 屏蔽泵：適用于對泄漏要求嚴格、對衛生要求高、或處理腐蝕性和磨蝕性流體的應用場合。

♦ 普通泵：適用范圍廣泛，但在處理敏感流體或要求無泄漏的應用中可能需要額外的密封措施。

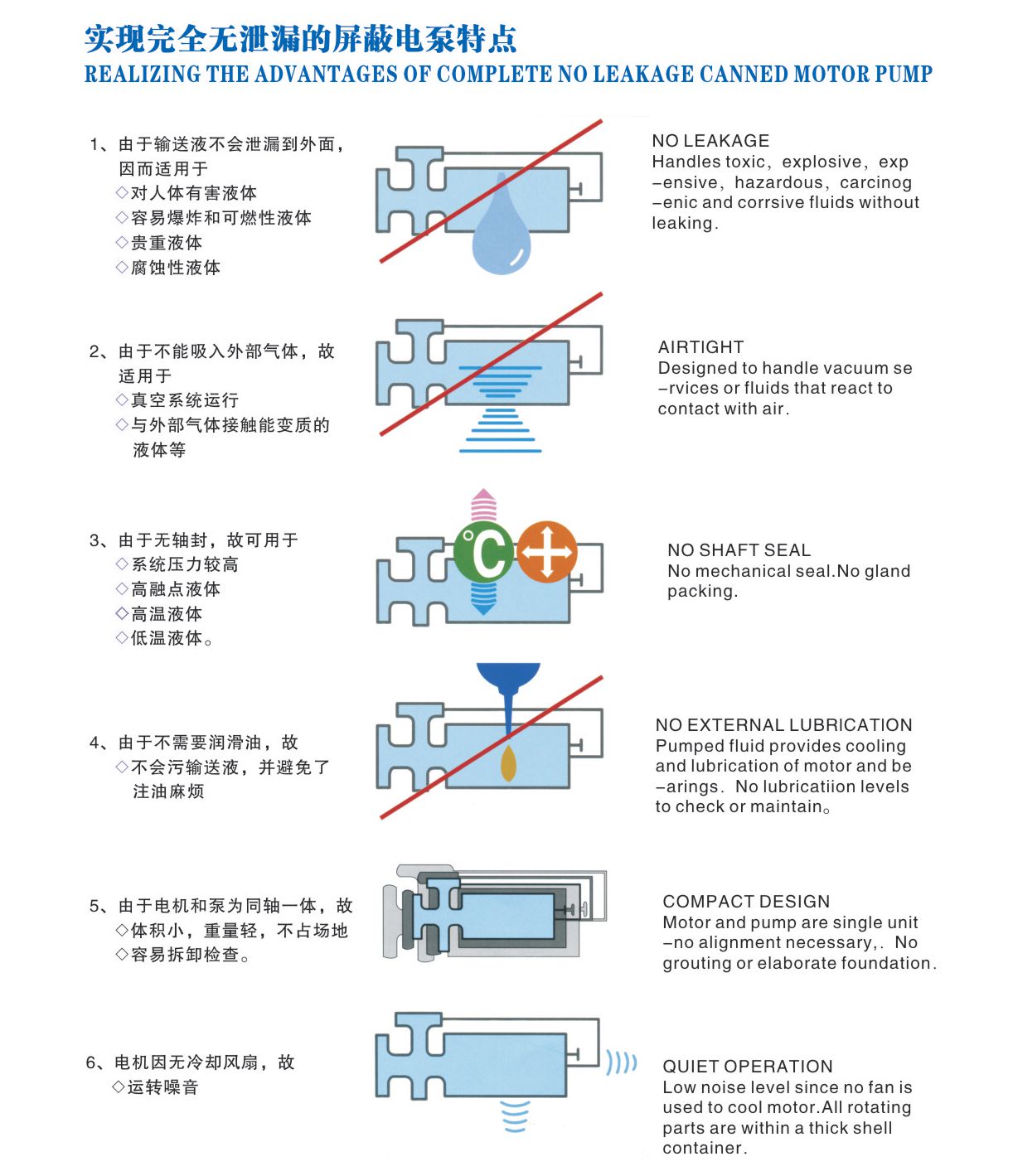

屏蔽泵的主要特點：

無泄漏：由于采用密封設計，屏蔽泵可以有效地防止泵送介質的泄漏，適用于輸送有毒、有害、易燃、易爆的液體。

維護少：由于沒有機械密封或填料，屏蔽泵的維護需求相對較低。

高可靠性：產品設計簡化了結構，提高了運行的可靠性。

長壽命：由于泵和電機之間沒有摩擦部件，屏蔽泵通常具有較長的使用壽命。

清潔和安全：產品設計有助于保持泵送介質的純凈，特別適用于對衛生要求較高的場合。

高效率：由于泵和電機的緊密結合，屏蔽泵的效率通常較高。

屏蔽泵的應用非常廣泛，特別是在需要處理危險或敏感流體的場合，如化工、制藥、食品加工等行業。

屏蔽泵結構圖

屏蔽泵出現故障的排除方法：

　1 TRG表指示及電泵狀態：表針指示逐漸增加，指針不擺動或者運行狀態差。

　　可能的故障：電源電壓升高或者軸承磨損增加。

　　檢查或處理方法：先檢查端電壓是否正常，再檢查軸承磨損，如果超值則更換軸承。

　2 TRG表指示及電泵狀態：表針擺動無規則，電泵流量、壓力不穩，內部聲音不正?；螂姍C局部發熱。

　　可能的故障：循環系統不正常，流量不足或有氣泡。

　　檢查或處理方法：檢查循環液管路，檢查電泵類型是否符合工藝要求。

　3 TRG表指示及電泵狀態：表針突然上升到紅色區域，表針擺動幅度增加，且有規則性波動，有時停機后再啟動故障消失。

　　可能的故障：轉子籠條漲開造成局部斷條。

　　檢查或處理方法：換同型號轉子。

　4 TRG表指示及電泵狀態：表針突然上升到紅色區域，表針擺動幅度增加，且有規則性波動，伴隨泵內聲音不正常。

　　可能的故障：葉輪搖動、轉軸彎曲、口環磨損。

　　檢查或處理方法：拆機檢查。

　5 TRG表指示及電泵狀態：表針指示值大于0.75，運轉不順暢，流量、壓力低。

　　可能的故障：電源相序接反。

　　檢查或處理方法：檢查電源相序并重接電源。

　6 TRG表指示及電泵狀態：表針正常，運轉不順暢，流量、壓力低;或運轉正常，表針大于0.75。

　　可能的故障：模塊三相電源與電動機端子的相序不一致。TRG與熱元件線路接錯。

　　檢查或處理方法：檢查模塊三相電源線與電動機電源線相序是否對應，按正確相序接好。

　7 TRG表指示及電泵狀態：表針指示0.5，一相電源為零。

　　可能的故障：斷相。

　　檢查或處理方法：檢查電源線。

　8 TRG表指示及電泵狀態：表針指示忽大忽小;或者擺動，且這種現象是短暫的。

　　可能的故障：管路混入異物或者介質有結晶和沉淀。

　　檢查或處理方法：檢查介質狀況以及伴熱情況。

　9 TRG表指示及電泵狀態：電泵工作正常，電源線接反，表針始終大于0.75，有時停轉一階段，再啟動故障消失。

　　可能的故障：模塊或TRG表損壞或TRG系統回路有接地現象。

　　檢查或處理方法：檢查模塊輸入、輸出電參數，檢查電表點參數，檢查模塊、TRG表是否接地。

　10 TRG表指示及電泵狀態：表針無指示或指示反向。

　　可能的故障：模塊極性裝反;儀表損壞、模塊選用錯誤。

　　檢查或處理方法：檢查儀表模塊類型選用情況，模塊安裝孔以及儀表的極性對應。

　11 TRG表指示及電泵狀態：表針在某位置不動。

　　可能的故障：卡針。

　　檢查或處理方法：維修。

　12 TRG表指示及電泵狀態：主電路端子對地絕緣為零，或者啟動泵時跳閘了。

　　可能的故障：接線框損壞，模塊損壞，主繞組損壞，TRG表與熱元件接線錯誤。

　　檢查或處理方法：把模塊及主繞組從接線架上拆下分別檢查。

屏蔽泵使用注意事項：

　　1、嚴禁空載運轉。

　　2、開泵前排氣要徹底。泵排氣時嚴防有壓力噴出。

　　3、斷流轉動不得超過30秒。

　　4、不得逆向連續運轉。TRG表在紅色區域，禁止運轉。小于最小流量不允許運轉。

　　5、不得在冷卻水投用前開泵。

　　6、運轉中如果有異?，F(xiàn)象應及時停泵處理。電泵在運轉過程中，溫度升高，不要用手觸摸。

　　7、當過流繼電器和熱元件動作時，一定要查找原因后才能啟動。

　　8、環境溫度要求-20℃~40℃，濕度不大于85%(25)和規定的防爆標志。

　　9、冷卻水流量小于要求的值時不允許開泵。
